可穿戴醫療技術在臨床環境和日常健康監測中都得到了廣泛的普及。ElFys在該領域引入了高性能光電二極管(PD)，利用黑硅感應結技術，旨在提高可穿戴健康監測設備的準確性和效率，特別是在光電體積脈搏描記(PPG)方面。


重點:

•可穿戴健康技術是臨床和日常環境中持續監測的組成部分。
•ElFys解決了可穿戴健康監測儀對高精度、便攜性和能效的需求。
•光電體積脈搏描記(PPG)是一項核心技術，為心率和血氧評估提供了對血容量變化的光學見解。
•ElFys的黑硅感應結PD在測量精度，功率效率和整體功能方面突出他們的有效性。

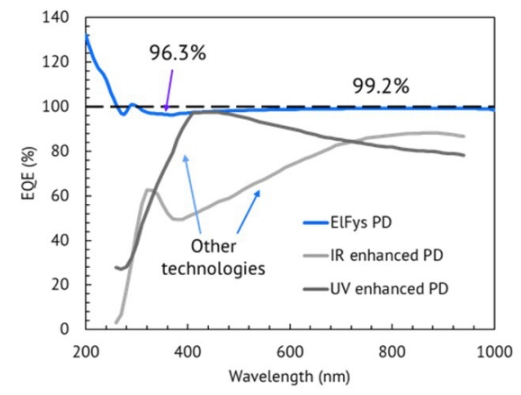

•該創新技術消除了光學損耗，并利用無重組pn結，在UV-VIS-NIR光譜范圍內實現了接近理想的外部量子效率(EQE)。
•ElFys的SM系列PD專為可穿戴式健康監測而設計，具有卓越的靈敏度，對綠光和紅光的光響應顯著改善。
•優點包括更高的信噪比、更高的精度、更低的功耗，以及設計更小、更謹慎的可穿戴設備的潛力。
•優先考慮終端用戶體驗，為精確的醫療診斷、早期疾病檢測和有效的運動訓練提供潛力。 ElFys黑硅感應結技術代表了可穿戴健康監測領域的重大進步，有望提高準確性、靈敏度和以用戶為中心的優勢，與不斷發展的健康和保健技術領域保持一致。


作者簡介:

Toni Pasanen是ElFys公司的高級項目工程師，也是該公司的聯合創始 人之一。
他擁有芬蘭阿爾托大學(Aalto University)微納米科學(Tech.)博士學位，具有基于半導體的光電器件的應用研究背景。他在各種類型的光和輻 射探測器的設計和制造方面有幾年的經驗，在納米結構黑硅表面和薄 膜方面也有很強的專業知識。帕薩寧博士撰寫了數十篇同行評議的科 學文章，寫了一本書關于黑硅的性質和應用的章節，并在幾個國際會 議和其他活動中展示了他的工作。

PPG 簡介

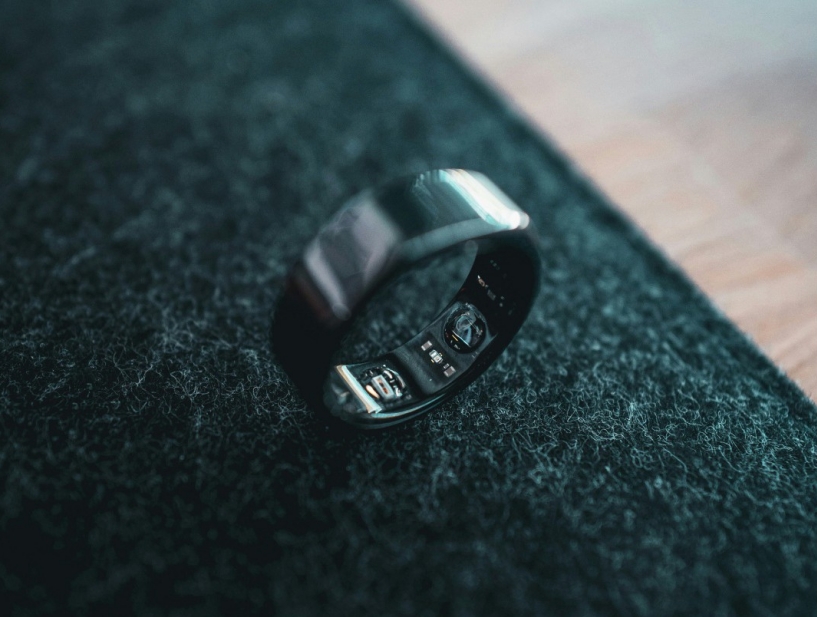

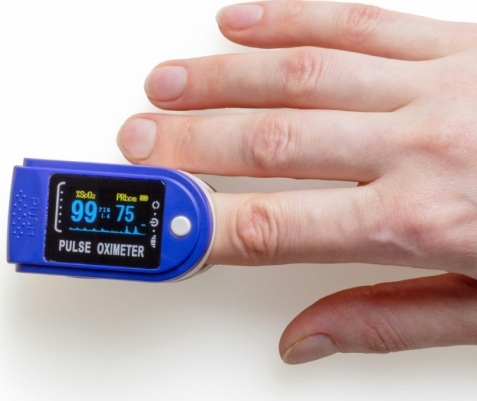

可穿戴設備中HR和SpO2的測量通?；谝环N稱為光電體積脈搏描記(PPG)的技術[2]。 它是一種光學測量外周循環中血容量變化的方法。在這項技術中，PPG模塊緊緊貼 著佩戴者的皮膚，由LED燈照亮。一部分光被血液、組織和骨骼吸收，而一部分光通過身體部位透射，一部分光被反射。吸收光的數量是通過用PD圖 1a）測量透射光或反射光來表征的，PD得到的也是和光強成比例的電信號。以前用的方法(測量透射光)被用于脈搏血氧 儀，例如測量患者指尖或耳垂的SpO2, 而消費產品，如智能手表和戒指，更多地依賴于反射光的測量，因?yàn)樗鼈兺ǔ１环胖迷谏眢w較厚的部位，而這些部位光線無法穿透。

動脈中的血量周期性地變化，其頻率由?臟度跳動的的速度決定。也可以感覺到手腕或頸部的脈搏，大部分光被吸收，PD測量的透射/反射光強度較小(圖1b)。光信號中兩個脈沖之間的時間表示一個心臟周期，監測光強度峰值的數量作為時間的函數得到每分鐘跳動(bpm)的 的?率。在實踐中，這個過程并不是那么 簡單，但是先進的信號處理算法能夠從PD 信號的周期性變化中確定?率。

盡管測量可以檢測動脈血容量的變化，但它不能量化血的量，因?yàn)镻D測量的定量光強度除了取決于動脈血液的吸收外，還取決于幾個未知因素。這些因素包括組織、骨骼和靜脈血的吸收，以及測量單元與皮膚的貼合程度。

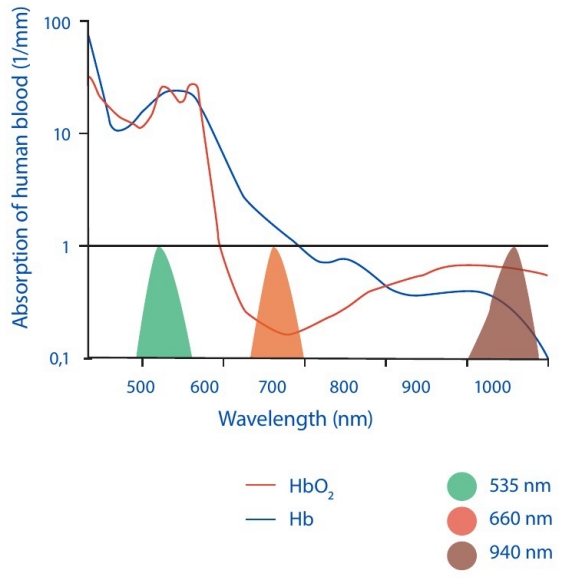

血液對光的吸收取決于光的波長(圖2)。綠光被人體血液有效吸收，因此通常用于測量心率。吸收還取決于血液中的血紅蛋白(Hb)分子是否與氧結合。這種效應在紅光和近紅外(NIR)光下最強，這就是為什么 這些波長通常用于PPG測量SpO2。在這個 測量中，光的吸收在兩個不同的波長，通 常約660和940nm波長，是用PD進行測量。

由圖2可知，氧合Hb分子濃度越高，對紅光的吸光度越低，對NIR的吸光度越高。通過比較這兩個波長下的信號電平，數據 算法可以計算出血紅蛋白及其含氧分子的相對濃度，從而得出血氧飽和度水平。

影響LED顏色選擇的另一個因素是光的吸收深度。一般來說，短波長的光更靠近皮膚表面被吸收，而長波的光則更深入組織。波長較短的綠光大多被表面組織反射，與組織深處較大的動脈相比，小動脈中的血液量隨用戶手的運動變化較小。這使得由用戶的運動引起的信號中的噪聲更小。因此，在佩戴者移動的情況下，例如在鍛煉期間，綠光更適合用于HR測量。依靠紅光的光學測量，例如SpO2測量，通常要用戶在數據采集過程中保持相當靜止才能準確。

 選擇LED時要考慮的第三個因素，特別是可穿戴設備，是功耗。綠色LED燈的缺點  是它們通常比紅色或NIR LED燈更耗電，因?yàn)椴ㄩL(zhǎng)較小的光子攜帶更多的能量，因此需要產生更多的電力。如果用相同的功率驅動綠色和紅色LED燈，紅色LED燈會更亮一些，這樣就能產生更大的光強。事實上，當佩戴者在休息時，有些設備會采用紅光或者NIR光來監測心率從而節約電池。

PPG 模塊的關鍵部件之一是 PD，它用于測量透過 人體或從人體反射的光線。PD 的性能在很大程度 上受光吸收效率的影響。減少光學損耗的常用方法 是在 PD 表面涂上抗反射 (AR) 涂層，以減少 PD表面的光反射。雖然這種技術在單一的窄波長區域 效果很好，但 AR 涂層甚至?xí)黾悠渌ㄩL(zhǎng)的光損 耗，而這并不是它的設計目的。

ElFys 光致發光器件的前表面（圖 3）沒有 AR 涂 層，而是有微小的納米結構，即黑色硅（Si），光 線會在這些納米結構中損失。用更科學的術語來說，黑色硅納米結構形成了一個分級折射率層，因此，入射光線看不到空氣和硅之間的界面，也就不會發生反射。因此，從紫外線（UV）到可見光（VIS）和近紅外的寬波長范圍內，黑硅表面的反射幾乎 為零，所有光線都被硅材料吸收。黑色硅還能有效 散射光，增加光路長度，從而減少長波長光的傳輸，因?yàn)殚L(zhǎng)波長光在硅中傳輸距離較長，然后才會被 吸收。因此，ElFys PD 的光學損耗可以忽略不計。

100% 的吸收率意味著每一個入射光子都會產生一個電荷對：一個電子和一個空穴。 但是電荷載流子收集通常是通過在 PD 正面的一薄層 硅中摻入與硅塊極性相反的摻雜劑，形成 p-n 結來實現的。然而，高摻雜層會導致過多的電 荷載流子重組，從而限制了 PD 的性能，尤其 是被摻雜層吸收的短波長光。
為了避免這些問題，ElFys PD 采用了獲得***感應結技術。黑色硅納米結構表面鍍有一層 帶電薄膜，可在 PD 前表面附近產生強大的電 場 [3]。電場使表面附近硅材料的極性發生逆 轉（圖 3），并形成 p-n 結，負責電子和空穴 的匯聚。由于不需要外部摻雜劑，因此可以有 效地將電損耗降至最低，對于短波長光也是如 此。

PD的選擇對PPG測量的準確性有重大影響。 由于器件負責捕獲傳輸或反射光信號，因此無論使用何種軟件算法，其性能都 決定了原始測量數據的質量。

如前一節所 述，ElFys提供基于**黑硅感應結技術的?性能PD。ElFys SM系列產品專用于需要高靈敏度的穿戴類監測應用。這些PD封裝在表面貼裝型封裝中，PD附著在印刷電路板(PCB)上，并在光學環 氧樹脂中成型以進行表面保護。標準尺寸為3.22 mm2和4.46 mm2，可現貨購買，方便插入式更換，但產品也可以靈活定制，以滿足客戶的特定要求。

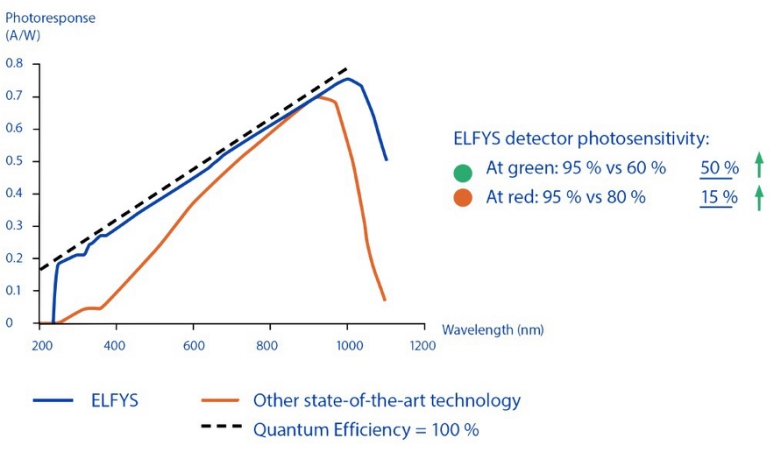

PPG應用中PD性能最重要的參數之一是光響應，它告訴PD每瓦入射光產生多大的輸 出電流。更高的值意味著更少的光足以產 生同樣強的信號，或者類比地說，對于相 同數量的光，電信號更強。圖5給出了封 裝的ElFys SM系列產品與另一種先進的 PD通常用于PPG的典型響應光譜。ElFys**黑硅感應結技術在綠光波段的靈敏 度提高了約50%，在540nm波長的光響應高達0.40 A/W。在紅外波段的響應也接近達到理想值，在630nm時 性能提高了> 15%，達到0.47 A/W。

終端用戶受益于光電二極管性能的提高

光電二極管性能的提高為可穿戴健康監測設 備的用戶提供了幾個具體的好處。光測量的更高靈敏度能夠使檢測到之前由于精度有限??法檢測到的新的身體參數，這可能為光 學測量技術開辟全新的用例，并為可穿戴設備帶來新的應用。在醫療應用中，更高的測量精度可以更準確地監測生命體征改善診 斷，甚至有可能挽救生命。另一方面如果患 者可以在家中自行監測和檢查，只需要護士 或醫生的遠程會診，那么醫療保健所需的資 源數量就會減少，這在人口老齡化同時又缺 乏受過教育的人員的現代社會中至關重要。 此外，消費者可穿戴設備也支持同樣的目標，如果它們能讓人們對自己的健康更感興，并激勵他們遵循更健康的生活方式，減少 對醫療保健的需求。
用更靈敏的傳感器持續監測生命體征也可能有助于更早地發現疾病?？纱┐髟O(shè)備可能會在佩戴者出現任何明顯癥狀之前就顯示出心律失?；蛩吆粑鼤和＃@樣就可以在疾病變得過于嚴重之前及時開始適當?shù)尼t(yī)療治療。

結論

參考文獻

[1] International Data Corporation. “Global Shipments for Wearable Devices Return to Growth in the Second Quarter of 2023,  According to IDC. ” IDC - Wearable Devices

Market Share (accessed November 27, 2023).

[2] M. A. Almarshad et al. “Diagnostic Features and Potential Applications of PPG Signal

in Healthcare: A Systematic Review”, Healthcare, 10: 547 (2022).

[3] J.  Heinonen et al.  “Modeling field-effect in black silicon and its impact on device

performance”, IEEE Transactions on Electron Devices, 67(4):1645–1652 (2020).

[4] M.  A.  Juntunen et al.  “Near-unity quantum efficiency of broadband black silicon

photodiodes with an induced junction”, Nature Photonics, 10(12): 777-781 (2016).

[5] J. Heinonen, “High-sensitivity photodiodes using black silicon and induced junction”,

Aalto Universi-ty publication series DOCTORAL THESES, 36/2022.

[6] M. A. Juntunen et al. , ”N-type Induced junction Black Silicon photodiode for UV detection”, Proc. SPIE 10249, Integrated Photonics: Materials, Devices, and  Applications

IV, 102490I (2017).

[7] M.  Garin et al.  ”Black silicon UV photodiodes achieve >130% external quantum efficiency”, Physical Review Letters, 125:117702 (2020).
